Електронний охоронець

Назва роботи: Електронний охоронець

Розділ: Радіоелектронні прилади

Автор: Плохенко Станіслав

учень 9 класу ЗОШ № 9, вихованець гуртка Радіоконструюванням. Котовськ

керівник гуртка: Калашніков Б.В.

Опис роботи: Охоронний пристрій зібрано на недорогих деталях і в режимі «охорона» споживає не більш 90 мкА.

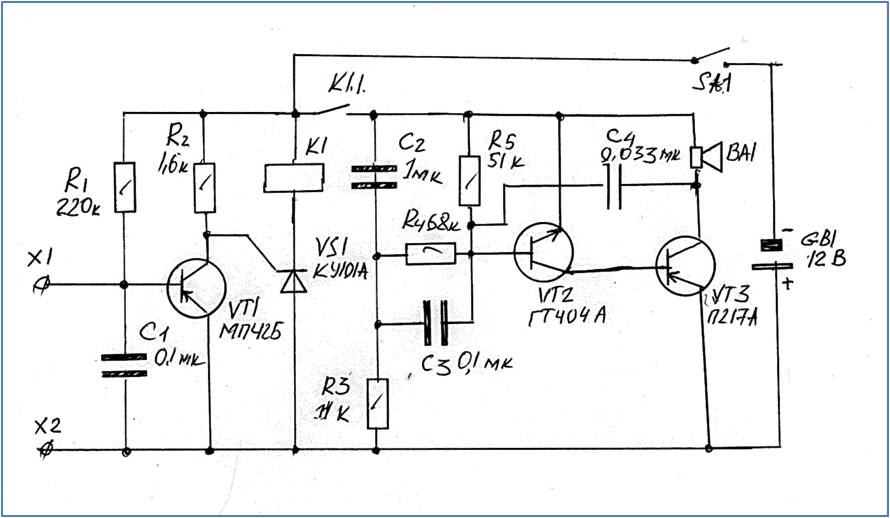

До затискачів Х 1, Х 2 підключається шлейф з дроту чи контакти датчика СМК чи інших датчиків, що використовуються для охорони території чи приміщення.

На транзисторах ХТ 1 виготовлено електронний ключ та за умови цілісності шлейфа він зачинений. Під час обриву цілісності шлейфа транзистор відчиняється, вмикається тр-р VS 1, спрацьовує реле К 1 типа РЄС 10, паспорт РС1.524.304. і подається живлення на сирену, зібрану на 2 транзисторахVT2, VT3. Динамічна голівка ВА1 видає звук, який пропадає тільки після вимикання живлення.

В залежності від опору шлейфа пристрій регулюється резистором

R1, який можна замінити перемінним величиною(180 – 330 кОм).




Живиться пристрій від джерела напруги 12 В.
